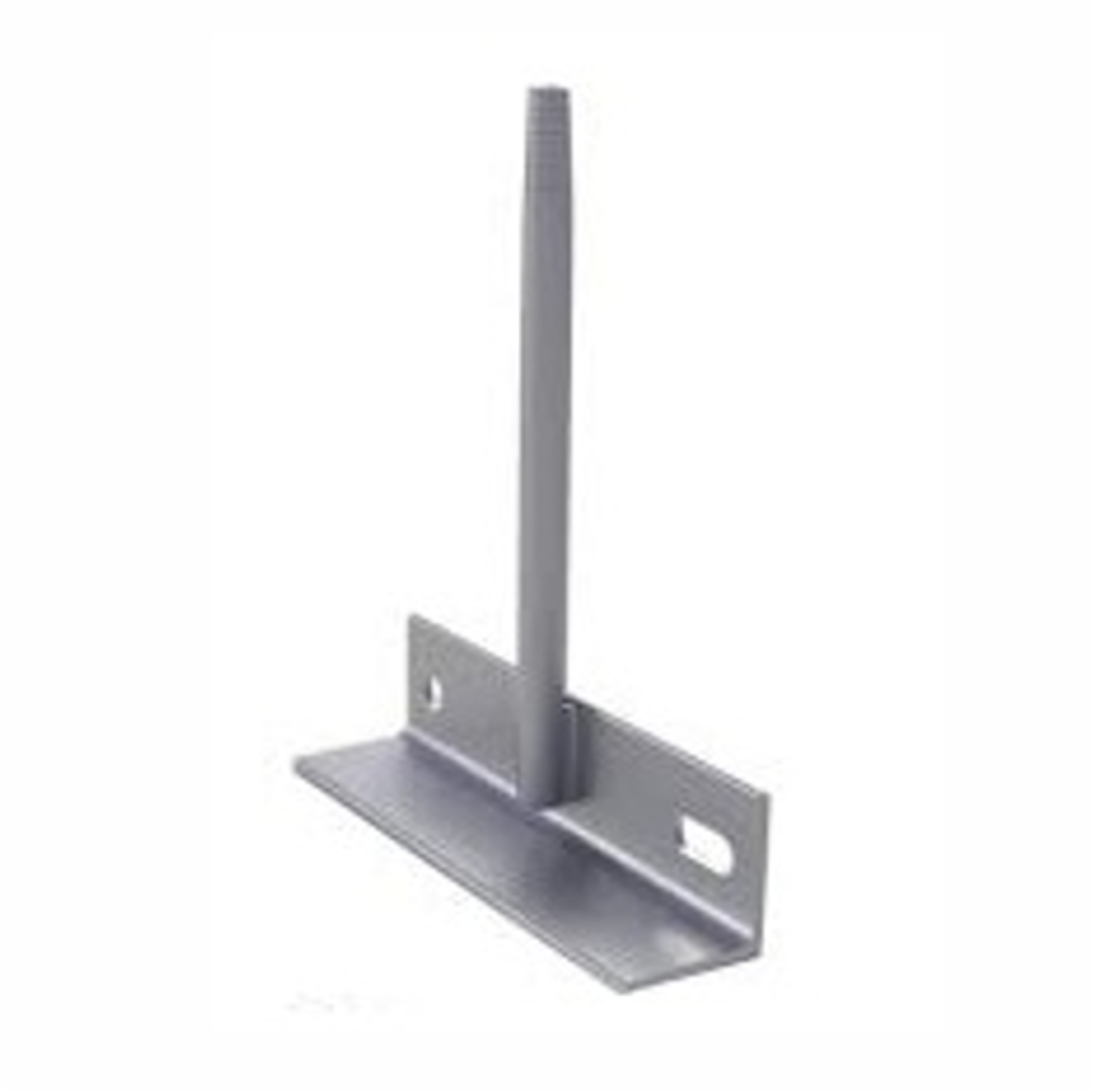

Накладка ОГ-9 для ЛЭП 10 кВ по проекту 3.407.1-143.8.32
Накладка ОГ-9 для ЛЭП 10 кВ — это металлический элемент крепления, применяемый при строительстве и модернизации воздушных линий электропередачи. Изделие предназначено для фиксации верхнего провода на железобетонных стойках СВ-110 и соответствует типовому проекту 3.407.1-143.8.32.
Производство осуществляется ТОО «Торговый дом Инвольт» (Алматы) с соблюдением проектных размеров и технических требований, что обеспечивает надёжность узла крепления и длительный срок эксплуатации.
Накладка ОГ-9 для ЛЭП 10 кВ: назначение и функции
Накладка используется в составе верхнего узла опоры и выполняет функцию устойчивого крепления провода ВЛ 10 кВ с возможностью установки стандартных изоляторов.
Основное назначение изделия:
-
фиксация верхнего провода на стойке СВ-110;
-
обеспечение правильного положения изолятора;
-
распределение механической нагрузки в узле крепления.
Накладка ОГ-9 для ЛЭП 10 кВ — технические характеристики
Основные параметры накладки ОГ-9 для ЛЭП 10 кВ
-
Напряжение линии: 10 кВ
-
Тип опоры: СВ-110
-
Проект: 3.407.1-143.8.32
-
Масса изделия: 2,5 кг
-
Материал: конструкционная сталь
-
Монтаж: на верхний торец стойки
Конструкция накладки ОГ-9 для ЛЭП 10 кВ
Накладка оснащена кругом с насечкой, предназначенным для надёжной установки:
-
изоляторов ШФ-20в;
-
либо колпачков К-6.
Такая конструкция исключает проворачивание элементов и повышает устойчивость узла при эксплуатации.
Крепление накладки ОГ-9 для ЛЭП 10 кВ
Монтаж осуществляется:
-
с помощью хомута Х-42 — стандартный вариант установки;
-
с применением болта Б5 — при парном креплении двух накладок для размещения двух проводов.
Преимущества накладки ОГ-9 для ЛЭП 10 кВ от производителя
Производство накладки ОГ-9 для ЛЭП 10 кВ в Алматы
✔ собственное производство без посредников;
✔ точное соответствие проектной документации;
✔ стабильное качество и повторяемость размеров;
✔ удобство и скорость монтажа на объекте;
✔ адаптация под условия эксплуатации в РК и СНГ.
Где применяется накладка ОГ-9 для ЛЭП 10 кВ
Применение накладки ОГ-9 для ЛЭП 10 кВ на ВЛ
Изделие используется:
-
при строительстве новых ВЛ 10 кВ;
-
при реконструкции и ремонте линий;
-
на объектах распределительных сетей;
-
в энергетической инфраструктуре Казахстана и стран СНГ.
Купить накладку ОГ-9 для ЛЭП 10 кВ в Казахстане
ТОО «Торговый дом Инвольт» предлагает изготовление и поставку накладок ОГ-9 серийными партиями и под проект. Возможна комплектация крепёжными элементами и отгрузка по техническому заданию заказчика.
📍 Производство — Алматы
📦 Поставка — по Казахстану и СНГ
